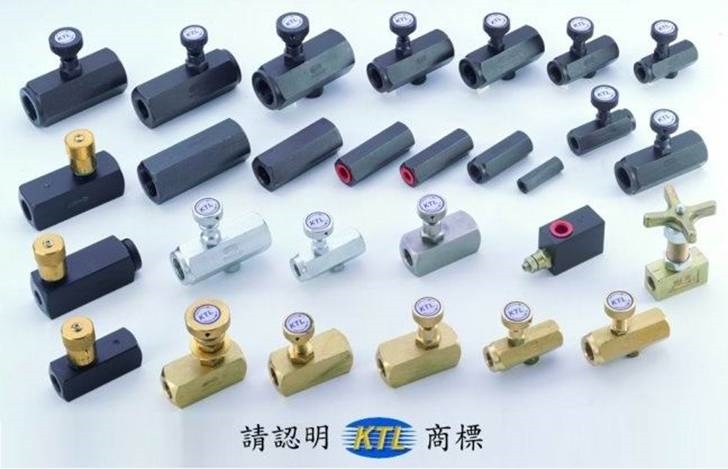

節流閥

節流閥

更新日期 : 2008/04/13

壓力補償型節流閥/THROTTLE & CHECK VALVES
型式編號 Model No.	口徑 Port size (PT)	最小流量 (l/m)	最大流量 (l/m)	通過CHECK 之後的最大逆流(l/m)	通過CHECK 之後的最小逆流(l/m)	最大壓力 Max. pressure (Kgf/cm²)	A m/m	B m/m	C m/m	材質 Material
KTLP-02	1/4"	1.0	11.0	19.0	1.0	210	43	32	91	中碳鋼
KTLP-03	3/8"	2.0	23.0	30.0	2.0	210	80	38	105	中碳鋼
KTLP-04	1/2"	6.0	57.0	76.0	6.0	210	103	45	125	中碳鋼

※	本節流閥附壓力補償裝置，使油壓缸在輕負載或高負載時，作動的速度保持一樣。
※	附微調刻度環，方便於流量調整。
※	Equipped with pressure compensation. Under various load it can maintain same speeds.
※	Equipped with micro graduation. Easy to adjust.

高壓附刻度環單向節流閥/THROTTLE & CHECK VALVES
型式編號 Model No.	口徑 Port size (PT)	流量 Flow rate (l/min)	最大壓力 Max. pressure (Kgf/cm²)	A m/m	B m/m	C m/m	材質 Material
KTL-03	3/8"	25	250	43	25.4	70	中碳鋼
KTL-04	1/2"	40	250	43	32	87	中碳鋼
KTL-06	3/4	95	250	54	38.1	98.6	中碳鋼

※	本節流閥特性可承受較高壓力，回油量大，附微調刻度環，方便於流量調整。
※	Large bleed-off capacity for high pressure. Equipped with micro graduation. Easy to adjust.

不銹鋼單向節流閥/THROTTLE & CHECK VALVES

型式編號

Model No.

口徑
Port
size
(PT)

流量
Flow
rate
(l/min)

最大壓力
Max.
pressure
(Kgf/cm²)

m/m

材質

Material

KTL303-03

3/8"

100

不銹鋼(#303)
Sts. steel

※	本節流閥採用不銹鋼(#316)材質，可耐酸鹼，絕不生鏽。
※	本節流閥同心度高、微調精準，回油量大。
※	SS316 Stainless material. It can stand acid erosion. Never rust.
※	Hi-concentricity. Large bleed-off capacity. Very accurate under micro adjustment.

微調型單向節流閥/THROTTLE & CHECK VALVES
型式編號 Model No.	口徑 Port size (PT)	流量 Flow rate (l/min)	最大壓力 Max. pressure (Kgt/cm²)	A m/m	B m/m	C m/m	D m/m	材質 Material
TLCC-02	1/4"	10	120	37	23	7	62	六角銅 Hex. copper
TLCC-03	3/8"	15	120	40	26	7	70	六角銅 Hex. copper
TLCC-04	1/2"	20	120	42	32	10	81	六角鐵 Hex. steel

※	本節流閥特性在低壓小流量的操作模式下，油壓缸慢速行進穩定，不會停住。
※	Excellent under low-pressure small flow mode. Very steady when cylinder moves in slow speed.

單雙向節流閥/THROTTLE & CHECK VALVES
型式編號 Model No.	口徑 Port size (PT)	流量 Flow rate (l/min)	最大壓力 Max. pressure (Kgf/cm²)	A m/m	B m/m	C m/m	D m/m	材質 Material
TL/TLA-02	1/4"	12	120	37	23	7	62	六角鐵 Hex. steel
TL/TLA-03	3/8"	20	120	40	26	7	70
TL/TLA-04	1/2"	30	120	42	32	10	81
TL/TLA-06	3/4"	48	120	46	41	12	92

※	本節流閥同心度高、微調精準且以回油控制為最佳方式。
※	Hi-concentricity. Very accurate under micro adjustment. Excellent for bleed-off control mode.

PS:雙向直通閥編號為 TLV

PS:雙向直通閥編號為 TLVC

單雙向節流閥/THROTTLE & CHECK VALVES
型式編號 Model No.	口徑 Port size (PT)	流量 Flow rate (l/min)	最大壓力 Max. pressure (Kgf/cm²)	A m/m	B m/m	C m/m	D m/m	材質 Material
TLC01	1/8"	6	120	36	23		62	六角銅 Hex. copper
TLC02	1/4"	12	120	37	23	7	62
TLC03	3/8"	20	120	40	26	7	70
TLE02	1/4"	12	120	37	23	7	62	六角鐵電鍍五彩顏色 (接近銅的顏色)
TLE03	3/8"	20	120	40	26	7	70	六角鐵電鍍五彩顏色 (接近銅的顏色)

※	本節流閥同心度高、微調精準且以回油控制為最佳方式。
※	Hi-concentricity. Very accurate under micro adjustment. Excellent for bleed-off control mode.
PS	因銅物料不斷飆漲，,故新開發六角鐵替代，以降低使用者成本。

(TLHF-03)

TLL︰	高應答性適用於空油壓從動機構，極適於金屬圓鋸機使用。
TLH︰	回油量大(比傳統節流閥大1.7倍) 採進油方式控制，可降低工時、彎管機、製鞋機適用。
TLHF︰	附圓盤形鎖螺帽。
TLL︰	Hi-responsive throttle. Excellent for pneumatic or hydraulic mechanism such as metal circular saw.
TLH︰	Large bleed-off capacity (up to 1.7 times than conventional throttle). Meter-in control.High efficiency cost saving throttle,suitable for pipe bender＆shoes making machine.
TLHF︰	Attached with disc lock nut.
P.S因銅物料不斷飆漲，,故新開發六角鐵替代，以降低使用者成本。

防爆閥/EXPLOSION-PROOF VALVES
型式編號 Model No.	口徑 Port size (PT)	操作方式 Oper. mode	破裂壓力 Cracking . pressure (Kgt/cm²)	A m/m	B m/m	C m/m	D m/m	材質 Material
TL-B1	3/8"	固定 Fixed	4000	62	23			六角鐵 Hex. steel
TL-BD	3/8"	可調 Adj.	4000	25	51	39	25	鋁合金 Al. alloy

※	適用於升降機、貨梯，停車設備…等。
※	Suitable for elevator,cargo-elevator,car parking equipment----etc.

逆止閥/INLINE CHECK VALVES
中止閥/STOP VALVES
型式編號 Model No.	口徑 Port size (PT)	流量 Flow rate (l/min)	最大壓力 Max. pressure (Kgf/cm²)	作動壓力 Operated pressure (Kgf/cm²)	A m/m	B m/m	材質 Material
TLCV-01	1/8"	10	210	3	45	14	六角鐵 Hex. steel
TLCV-02	1/4"	25	210	3	70	23
TLCV-03	3/8"	40	210	3	74	26
TLCV-04	1/2"	60	210	3	80	32
TLCV-06	3/4"	100	210	3	97	39

單位換算 : 1kg/cm² = 14.2 psi
Unit : 1kg/cm² ＝14. 2 psi
